5 assige 3d printer

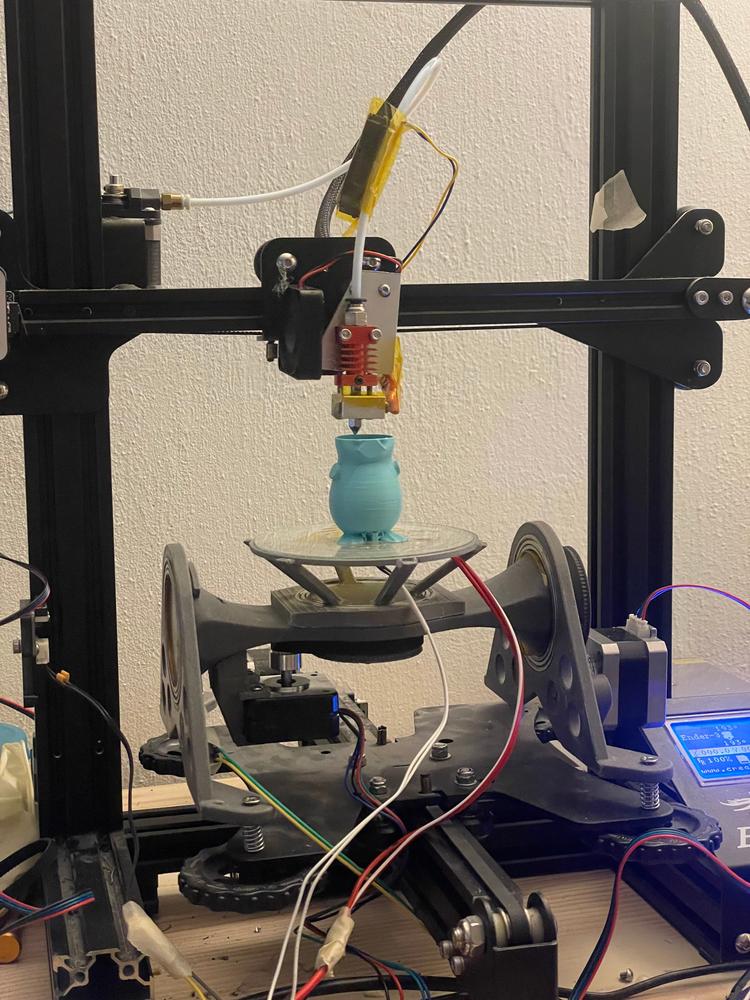

Wat je met 2 extra assen op een 3d printer kan sprak me enorm aan. Ik heb geprobeerd om een 5 assige 3d printer te maken op basis van mijn oude Ender 3 v2. Software voor 5 assige machines is een heel ding, moeilijk aan te komen voor de hobbyist - maker. Hier laat ik mijn poging zien.
Ik zal even uitleggen wat het voordeel is van twee extra assen. Normaal print hij van onder tot boven, laagje voor laagje. Deze manier van printen bestaat vooral vanwege simpliciteit. Het is de makkelijkste manier voor zowel de software als de hardware en daarom is vrijwel elke printer op deze manier gemaakt.
Twee voorbeelden van nadelen ervan is dat je vast zit aan de oriëntatie van je laag lijnen (wat invloed heeft op de sterkte van het model en het heeft ook een cosmetisch aspect) en dat je support (ondersteuning) nodig hebt wanneer je geometrie onderlagen niet verbonden zijn met de build plate.
Als je dus zeg een staand kruis wil printen (rechte balk met haaks een kortere balk in de lucht) dan kan je de haakste balk nooit zonder ondersteuning printen want hij zou in 'mid air' beginnen met als resultaat dat de gesmolten plastic gewoon omlaag druipt en op het build plate valt.
Maar stel dat je eerst de staande balk print en dan de mogelijkheid hebt om het model te draaien, dan kan je de haakse balk er op printen.
Er bestaan twee methodes:
1) geïndexeerd slicen
2) continu op 5 assen slicen
Ik heb in Blender een poging gedaan om geïndexeerd te slicen gebruik makend van Cura, dat is de slicer die ik normaal gebruik, waarvan ook een 'command line' versie bestaat die ik aanroep vanuit Blender. Ook heb ik een gooi gedaan om continue op 5 assen een model te slicen, wat helaas een te hoog gelegen lat bleek te zijn.
Gedurende dit project heb ik emails uitgewisseld met een andere maker die mijn software werkend heeft geprobeerd te krijgen op zijn 5-axis machine. Ook heb ik via YouTube enkele andere jongens gezien die ook dezelfde methode hebben geïmplementeerd.
In de onderstaande video leg ik uit hoe de software werkt:
