Home Cinema Projector
Nadat ik mij liet verleiden om een kleine smart home projector aan te schaffen, was ik teleurgesteld door de kwaliteit van het beeld. Daarom besloot ik eens te proberen om zelf aan de slag te gaan met enkele componenten van de projector.
Ik bedacht me dat de LCD en controller met HDMI aansluiting prima te hergebruiken waren. Het uit elkaar halen van de originele projector en demontage van deze componenten was vrij makkelijk.
Op het YouTube kanaal DIYPerks wordt uitgelegd hoe je een home cinema projector kan maken met onderdelen van AliExpress. Deze heb ik eerst en paar keer bekeken.
Omdat ik een projectie afstand van 4.5 meter heb moest ik een krachtige LED en de juiste lens hebben. Bij Mouser bestelde ik een 300W LED.
Deze LED's genereren een behoorlijke hoeveelheid warmte, gelukkig had ik nog een CPU koeler met fan die ik kon gebruiken.
M.b.v. ChatGPT berekende ik wat voor soort lens ik nodig heb. Deze formule gebruikt de grootte van het LCD, de afstand van de projectie en het beoogde projectie formaat. Ik kwam op een f brandpunt van 180mm. Op E-Bay zag ik een niet goedkope, maar erg mooie Mamiya Medium Format Lens die normaal gesproken werkt met negatieven tot maximaal rond de 80x80mm. Dit was perfect voor het lcd dat ongeveer zo groot was.

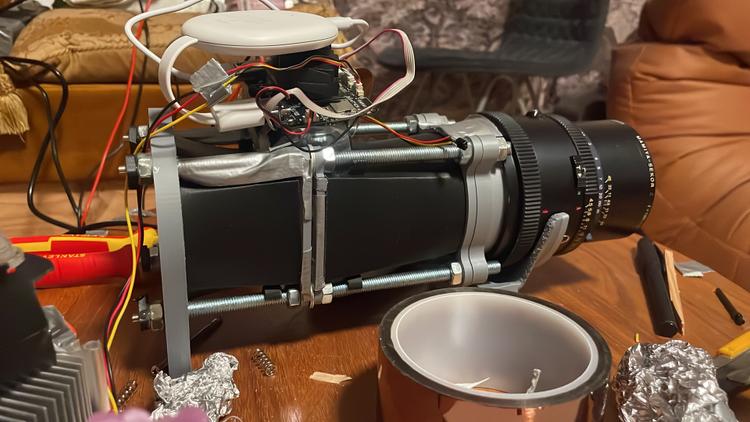

De 'romp' van de projector bestaat uit vier stukken draadeind M8 bevestigd aan segmenten die ik heb geprint. Zo is de printer opgebouwd:
Koeling (uiteindelijk toch een andere koeling gebruikt)
LED
Collimator (dit is een lens die het licht parallel maakt)
LCD
Mamiya Projector Lens
De LCD is verbonden aan de controller. De controller krijg voeding uit een 12V voeding, de LED is 54V en heeft een aparte voeding. Om alles netjes te maken heb ik 1 enkel snoer met 220V AC vertakt en zo krijgen de 54V adapter, de Chromecast en de 12V voeding allemaal stroom uit een enkele kabel.
De moeilijkste dingen waren om de collimator lens voor de LED te plaatsen met materiaal dat een hoge temperatuur kan weerstaan. In het begin had ik veel rook ontwikkeling omdat er stukjes ducktape te dicht bij de LED waren geplaatst. Ook heb ik de binnenkant van de LED behuizing helemaal met Aluminium folie afgewerkt, om de stralingswarmte van de LED te weerstaan.
Het uiteindelijke beeld is wel haarscherp door de fantastische lens, maar zelfs 300W is ondanks de moeite om de lenzen goed af te stellen niet echt voldoende voor een perfecte heldere projectie zoals bij de Epson die ik hiervoor had. Maar het is net goed genoeg 😇
Bedankt voor het lezen!
